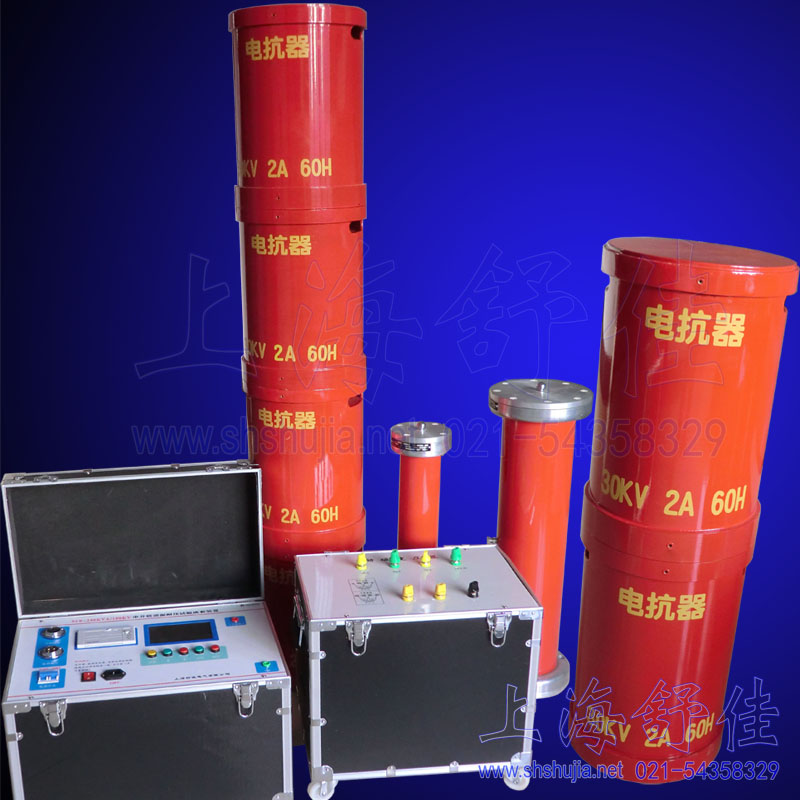

BPXZ-240KVA/100KV变频串联谐振耐压试验成套装置技术
产品简介
1.变频串联谐振试验装置以调整输出频率激发串联谐振.2.变频串联谐振耐压成套装置包括以下基本部件：变频电源、励磁变压器、高压电抗器、电容分压器及附件等。3.260/55变频串联谐
订购热线：021-54358329
产品介绍
240KVA/100KV变频串联谐振耐压试验成套装置技术书
一． 设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》
GB10229-88《电抗器》
GB/T16927.1-2-1997《高电压试验技术》
ZBK41006-89《试验变压器》
GB7328-87《变压器和电抗器的声级测量》
IEC358(1990 )《耦合电容器和电容分压器》
IEC1000《电磁兼容性》
GB4793-1984电子测量仪器安全要求
GB/T2423.8-1995电工电子产品基本环境试验规程
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T-3859.2-1993半导体变流器应用导则
二.总体技术功能
1.变频串联谐振试验装置以调整输出频率激发串联谐振.
2.变频串联谐振耐压成套装置包括以下基本部件：变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3.260/55变频串联谐振耐压装置系统功能满足以下试验要求：
10KV电缆S=300mm2，长度3km.
35KV电缆S=500mm2，长度1km
35KV开关，变压器.刀闸试验。
以下环境条件下能够不影响正常试验：
温度范围：—10～45℃
海拔高度：≤2000m 相对温度：≤90%
3.3系统技术参数如下：
A.输出电压波形：正弦波，波形畸变率≤0.5%
B.输出分辨率：0.1HZ
C.输出频率范围：30～300 HZ
D.额定负载下连续运行时间：30min,且各部件温升≤35K
E.品质因数：30～300
F.不稳定度：0.01%
G.系统测量精度：1.0级
H.输入工作电源：380V、50HZ
L.系统噪声：≤60分贝
3.4系数使用功能：
A.具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
B.具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
C.具备试验电压、时间、试验频率范围等试验参数设置功能。
D.具备过压、过流保护功能，并可任意整定设置。
E.具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
E.具备掉电保护功能。
F.具备过热保护功能。
G.具备零值保护功能，系统和变频电源只能零启动、零退出。
H.具备各种数据打印功能。
I.具备系统故障自诊断功能。
三、本装置特点：
1.主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。
2.励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。
3.电抗器可任意组合串联或并联。
四、具体技术性能参数
240/100变频串联谐振成套装置设备配置（供货）清单
一． 设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》
GB10229-88《电抗器》
GB/T16927.1-2-1997《高电压试验技术》
ZBK41006-89《试验变压器》
GB7328-87《变压器和电抗器的声级测量》
IEC358(1990 )《耦合电容器和电容分压器》
IEC1000《电磁兼容性》
GB4793-1984电子测量仪器安全要求
GB/T2423.8-1995电工电子产品基本环境试验规程
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T-3859.2-1993半导体变流器应用导则
二.总体技术功能
1.变频串联谐振试验装置以调整输出频率激发串联谐振.
2.变频串联谐振耐压成套装置包括以下基本部件：变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3.260/55变频串联谐振耐压装置系统功能满足以下试验要求：
10KV电缆S=300mm2，长度3km.
35KV电缆S=500mm2，长度1km
35KV开关，变压器.刀闸试验。
以下环境条件下能够不影响正常试验：
温度范围：—10～45℃
海拔高度：≤2000m 相对温度：≤90%
3.3系统技术参数如下：
A.输出电压波形：正弦波，波形畸变率≤0.5%
B.输出分辨率：0.1HZ
C.输出频率范围：30～300 HZ
D.额定负载下连续运行时间：30min,且各部件温升≤35K
E.品质因数：30～300
F.不稳定度：0.01%
G.系统测量精度：1.0级
H.输入工作电源：380V、50HZ
L.系统噪声：≤60分贝
3.4系数使用功能：
A.具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
B.具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
C.具备试验电压、时间、试验频率范围等试验参数设置功能。
D.具备过压、过流保护功能，并可任意整定设置。
E.具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
E.具备掉电保护功能。
F.具备过热保护功能。
G.具备零值保护功能，系统和变频电源只能零启动、零退出。
H.具备各种数据打印功能。
I.具备系统故障自诊断功能。
三、本装置特点：
1.主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。
2.励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。
3.电抗器可任意组合串联或并联。
四、具体技术性能参数
240/100变频串联谐振成套装置设备配置（供货）清单
| 序号 | 配套名称 | 型 号 规 格 | 规 范 | 单位 | 数量 | 重量 |
| 1 | 变频电源 | 15/0.22-380 |
15KVA 输入AC220V-380V |
台 |
1 |
38kg |
| 2 |
励磁变压器 |
12KVA/0.2 |
12KVA 输入220V/42A 输出1500V/3000V |
台 |
1 |
48kg |
| 3 | 高压电抗器 | 30KV/2A | 30KV2A/60H | 台 | 4 | 51kg |
| 4 | 电容分压器分体 | TRF/0.001-100kv | 100KV/100V | 台 | 1 | 12kg |
| 高压补偿电容 | 100KV/.002 | 100KV/0.02 | 台 | 1 | 32 kg | |
| 5 | 附件箱 |
输入输出专用线、橡胶软连线、分压屏蔽 线、接地软线 |
套 | 1 | ||
